Nueva aportación al conocimiento del Jurásico de Valencia



ANTECEDENTES:

El Jurásico de la Cordillera Ibérica es muy conocido y esta muy bien estudiado, estando descrito mediante perfiles estratigráficos con una buena exposición y levantados con detalle. En esta entrada voy a describir un nuevo perfil litoestratigráfico de un sondeo de testigo continuo realizado en el termino municipal de Domeño (Valencia).

SITUACION GEOGRAFICA DEL PERFIL:

El nuevo perfil se localiza en el termino municipal de Domeño entre los embalses de Loriguilla y Benageber y mas concretamente en el Barranco de la Fuente de Mariano. En la siguiente figura se puede ver una ortofoto con la situación del punto de la perforación a testigo continuo en la que se ha descrito esta columna, en el mencionado barranco en la margen derecha del Río Turia:

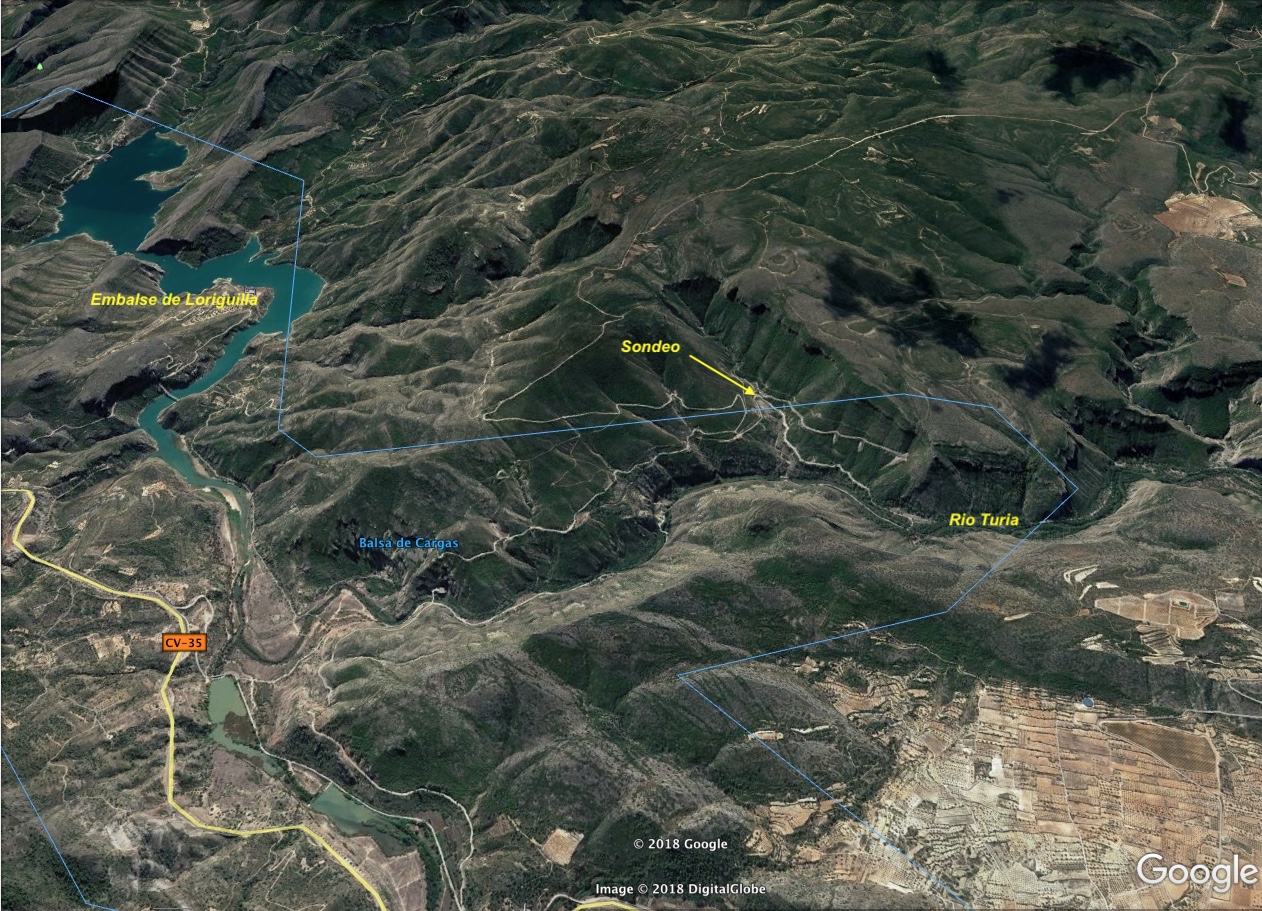

Figura nº 1: Ortofoto de situación del sondeo testiguero en el Rio Turia a la cola del Embalse de Loriguilla
Al sitio se accede desde el Pk 62 de la CV 35 por el camino que conduce al antiguo Domeño y siguiendo el cauce del Rio hasta el Refugio Forestal de Las Moreras donde se cruza el cauce y se toma el camino que lleva a la Balsa de Cargas (ver ortofoto de la figura nº 1). El sondeo se localiza en el punto de coordenadas:

X = 674487
Y= 4395690
Z = 428+-5 msnm.

En la siguiente figura se puede ver el mapa topográfico de detalle del sitio:

Figura nº 2: Mapa de detalle del Barranco de la Fuente de Mariano.
SITUACION GEOLOGICA:

Geológicamente el perfil se localiza en la parte suroriental de la Cordillera Ibérica concretamente en el Sector Levantino de la misma, tal como se puede ver en la siguiente figura tomada de Contextos Geológicos Españoles (IGME 2008):

Figura nº 3: Croquis de la Cordillera Iberica con la situación del perfil que se describe (Contextos geológicos Españoles)
La actual configuración de la Cordillera Ibérica es debida a la reactivación de fracturas tardivariscas que funcionaron como fallas normales durante el ciclo sedimentario prealpino o como fallas inversas durante la propia Orogenia Alpina. Los rasgos paleogeográficos y el estilo estructural que actualmente presentan las cuencas mesozoicas ibéricas son debidas a los movimientos relativos que sufrieron los distintos bloques del basamento varisco durante el Mesozoico y el Terciario.

Después de una compleja evolución durante el Pérmico y el Triásico, en Jurásico se instalo en esta zona, situada en el margen occidental del Mar de Tethys,un sistema de plataformas marinas someras en las que se acumulo un gran espesor de sedimentos carbonatados parte de los cueles se van a describir en este perfil estratigráfico.

La zona donde se sitúa el nuevo perfil se localiza en una zona de buzamientos muy bajos, casi tabular, que se sitúa entre dos grandes estructuras de directriz ibérica: el Anticlinal de Chelva de núcleo triásico y el Sinclinal de la Atalaya o de la Sierra de Enmedio de núcleo cretácico. Entre ambas estructuras tectónicas se localiza una potente masa jurásica, muy fracturada, donde se encaja profundamente el Rio Turia.

Entre estas dos grandes estructuras se sitúa el del Anticlinal de Sot de Chera una estructura regional asimétrica con un flanco norte poco inclinado donde se sitúa el sondeo de investigación cuya columna se va a describir y un flanco meridional que se dobla hasta romperse en una falla inversa que cabalga sobre el cretácico del mencionado Sinclinal de La Sierra de Enmedio

En la siguiente figura se puede ver el mapa geológico a escala 1:200.000 en el cual se pueden ver estas importantes estructuras y su marcada dirección ibérica NW-SE cortada transversalmente por una serie de fracturas de dirección NE-SW, claramente bética, que dan lugar a una serie de pequeñas fosas tectónicas en las que se conservan sedimentos del Cretácico Inferior.

Figura nº 4: Mapa Geológico 1/200.000 del Diputacion de Valencia con la situación del nuevo perfil estratigráfico.
En la siguiente figura se puede ver el mapa geológico del punto donde se sitúa el sondeo de investigación donde se define la nueva columna estratigráfica. Como se puede ver el sondeo esta emboquillado a la cola del Embalse de Lorriguilla:

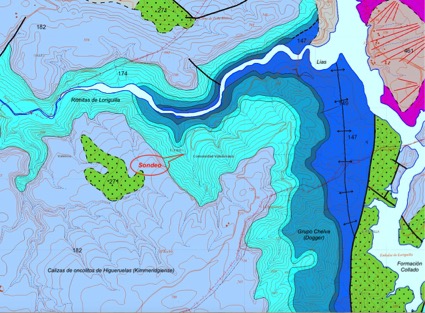

Figura nº 6: Mapa geologico (Cartografía digital del IGME).
En la cartografía geológica del IGME (Mapa de Chelva del MAGNA) se define la estratigrafía de la zona (Columna del Pico Chelva) con bastante precisión, tal como se puede ver en la siguiente figura donde a la columna que figura en el MAGNA le he añadido la mas actualizada nomenclatura por formaciones:


Además de la Hoja del MAGNA hay varias publicaciones mas que estudian la estratigrafía del Jurásico en la zona, entre todas destaca la del Grupo Español del Mesozoico de Octubre de 1978 en la que S. Fernández-López y J.J. Gómez describen el Jurásico de la Región de Chelva-Domeño aportando la estratigrafía detallada del corte de Chelva y del de Domeño en el que se puede ver una sucesión casi completa del Jurásico Medio.

Este corte que también se sitúa en la cola del Embalse de Loriguilla y se describe detalladamente en el mencionado trabajo y se puede ver en la siguiente imagen:

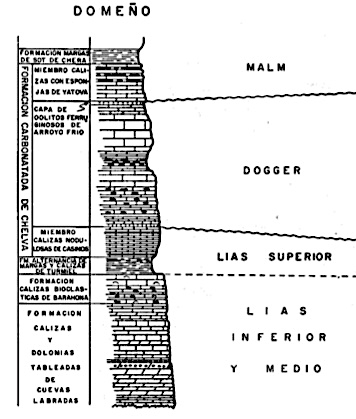

Figura nº 7: Columna litoestratigrafica del Jurásico de Chelva (Fernandez-Lopez y Gomez)

PERFIL DEL BARRANCO DE LA FUENTE DE MARIANO:

El perfil que se detalla a continuación fue levantado durante los trabajos de la perforación de un sondeo mecánico de testigo continuo (wire line) que la Conselleria de Agricultura, Pesca y Alimentación de la Generalitat Valencia realizo dentro del “Proyecto de investigación y evaluación del acuífero carbonatado mesozoico en la cabecera de la zona regable del Canal de Benagéber”. El levantamiento fue realizado por técnicos de la empresa TEYGESA bajo la dirección y supervisión de la empresa adjudicataria TRAGSA

Con el fin de determinar lo mas exactamente posible de edad de las formaciones atravesadas cuatro muestras extraídas de este sondeo han sido analizadas micropaleontológicamente por el Catedrático de Paleontología del departamento de Geología de la Universidad de Valencia don Juan Usera Matas y otras cuatro fueron analizadas por la empresa CADOMICA S.L

Los resultados de la descripción litológica de los testigos y de  las determinaciones micropaleontológicas se detallan en la siguiente columna:



COLUMNA DEL BARRANCO DE LA FUENTE DE MARIANO (DOMEÑO)

ESPESOR
EDAD
FORMACION
DESCRIPCION LITOLOGICA

5

KIM
ME
RID
GI
SE

INF.




RITMITA
CALCÁREA
DE
LORIGUILLA
Gravilla con arena arcillosa y cantos hacia abajo.

7,05
Caliza micrítica beige con fragmentos de fósiles

7,65
Caliza micrítica gris con muchos filones de calcita.

12,65
Caliza micritica gris con intercalaciones margosas centimétricas y nódulos ferruginosos y arcilla de decalcificación

28,25
Caliza micrítica gris en estratos de 20 a 40 cm con intercalaciones centimétricas de margas y frecuentes vetas de calcita.

32,90

O
X
F
O
R
D
I
E
N
S
E






CALIZAS
CON
ESPONJAS
DE
YATOVA
Caliza micrítica gris (mudstone-wackstone) en estratos de 50 cm con intercalaciones margosas con abundantes fósiles de equinodermos, lamelibranquios, espículas y ostrácodos),  plaquitas de esparita y  peloides. Se han reconocido la siguiente microfauna: Saccocoma y Globochaete alpina, Protoglobigerina oxfordiana, Lenticulina sp, Frombicularia sp, Ammodiscus sp, textularidos y ophtalmíidos.

42,90
Caliza micrítica gris fosilífera de aspecto noduloso en estratos de 30 y 60 cm contiene nódulos de Fe y láminas margosas. Evidencias de disolución.

43,00

CALLO
VIENSE

ooooooooooooooo
CAPA DE OOLITOS
DE ARROYOFRIO
ooooooooooooooo
Nivel de oolitos ferruginosos con abundantes fósiles de ammonites y belemnites.

45,80
Caliza gris rosáceo de grano grueso en estratos de 20 a 40 cm con belemnites y pátinas rojas.

73,05





B
A
T
H
O
N
I
E
N
S
E










FORMACIÓN DOMEÑO
Caliza micrítica gris clara con fósiles de belemnites y braquiópodos presenta intercalaciones de niveles centimétricos de margas. Se trata de una bioespárita (caliza de filamentos) con alto grado de diagénesis contiene fragmentos de caparazones de equinodermos y pequeños bivalvos y la siguiente microfauna: Stomoisphaera sp, Lobatuta sp, Nautiloculina sp así como Rotalinas muy diagenizadas. La edad seria Bathoniense

81,20
Caliza micrítica de color gris claro en estratos de 30 a 60 cm con pequeñas geodas y nódulos de pirita. Fragmentos de fósiles.

84,40
Caliza micrítica gris muy fosilífera con abundantes nódulos ferruginosos. Se trata de una biopelmicrita (caliza de filamentos) con numerosos fragmentos de equinodermos, artejos de crinoides y secciones de pequeños bivalvos y ostreidos, además de pellets, gasterópodos, ostrácodos y melobesias. Se han determinado los siguiente foraminíferos: Globochaete cf. Spinulosa, Nautiloculina, Lenticulina, Astacolus, Lobatula, Rotaiina, Miliolina y Valvulinidos.  La edad seria Bathoniense

94,65
Caliza micrítica gris en estratos de 20 a 60 cm con algún interestrato margoso con fósiles de belemnites y braquiópodos.

97,10
Caliza micrítica gris clara en estratos de 10 a 40 cm con frecuentes niveles centimétricos de margas.

111,40







B
A
J
O
C
I
E
N
S
E




FORMACION
MOSCARDON
Calizas micríticas grises claras en estratos de 20 a 60 cm con muchos fósiles de belemnites, braquiópodos, y artejos de crinoideos.

113,65
Caliza micrítica gris en estratos decimétricos con nódulos esparíticos dispersos en estratos de decimétricos y puntualmente superiores métricos. Ocasionales intercalaciones de laminas de margas. Sin fósiles.

122,70
Caliza micrítica de color gris claro en estratos de 0,30 a 1 m. con nódulos esparíticos dispersos  y frecuentes fósiles de braquiópodos.

128,50









FORMACION
EL PEDREGAL
Caliza micrítica gris con nódulos ferruginosos y geodas. Karstificada.

129,20
Dolomía gris oscura.

131,20
Caliza micrítica gris claro en estratos de 20 a 60 cm con intercalaciones de niveles margosos delgados.

149,20
Calizas micrítica gris clara en estratos decimétricos y en ocasiones métricos. Pocos niveles margosos.

158,00
Caliza micrítica de color gris oscuro  con  puntuales niveles de margas centimétricos.

160,45
Caliza micrítica gris con fósiles frecuentes de belemnites. Abundantes laminas margosas

163,00
Caliza micrítica gris con pocos fósiles. Filones de calcita y evidencias de disolución en juntas estilolíticas y planos de estratificación.

163,45

CAPA DE OOLITOS
ooooooooooooooo
Nivel de oolitos ferruginosos que indica la base del Dogger .

170,00







T
O
A
R
C
I
E
N
S
E




CALIZAS
NODULOSAS
DE CASINOS

Caliza micrítica gris con abundantes pellets con niveles centimétricos de margas. Karstificada y fracturada.

182,85
Caliza micrítica gris en estratos de 10 a 60 cm con intercalaciones centimétricas de margas.  Puntualmente hay niveles con fragmentos de fósiles.

194,60
Caliza micrítica gris con abundantes fósiles. Se trata de una biomicrita con alta diagénesis que contiene numerosos restos fósiles piritizados, fragmentos de equinodermos, artejos de crinoides y secciones de ostrácodos. Se ha determinado la siguiente microfauna: Goblochaete cf. Spiniosa, Rotaliina y Lagenina. La edad seria Jurásico sin diferenciar.

    213,70



ALTERNACIA
DE CALIZAS
Y MARGAS
DE TURMIEL
Alternancia de calizas micríticas fosilíferas (biomicrita wackstone) con algunos granos de pirita oxidada y con algunas partes recristalizadas de color gris oscuro y niveles de margas negras en estratos de 10 a 50 cm muy fosilíferas. Contienen abundante macrofauna fósil de equinodermos, crinoideos, gasterópodos y bivalvos.
Se ha reconocido la siguiente microfauna: Lenticulina sp, Epistomina sp y Frondicularia sp.

226,70



PLI
ENS
BA
CHI
EN
SE



CALIZAS
BIOCLÁSTICAS
DE BARAHONA
Calizas esparíticas en estratos de 10 a 60 cm en algunos niveles muy fosilíferas con intercalaciones de niveles centimétricos de margas. Caliza bioclástica algo recristalizada (grainstone). Se han reconocido equinodermos (muy abundantes) junto a la siguiente microfauna: Frondicularia sp y Lingulina sp. Esta muestra podría correlacionarse con otras asimiladas a la Formación Calizas bioclásticas de Barahona
Edad probable Lías Medio-Superior.

227,15
MARGAS
GRISES
CERRO DE PEZ
Caliza micrítica gris muy karstificada.

245,80
Caliza micrítica gris con laminas, bandeados y niveles centimétricos de margas

277,65



P
L
I
E
N
S
B
A
C
H
I
E
N
S
E


/


S
I
N
E
M
U
R
I
E
N
S
E


C
A
L
I
Z
A
S

Y

D
O
L
O
M
I
A
S

T
A
B
L
E
A
D
A
S

DE

C
U
E
V
A
S

L
A
B
R
A
D
A
S

Alternancia de micritas dolomíticas bandeadas en estratos decimétricos a veces muy fracturados y calizas micríticas grises con niveles margosos intercalados. Ocasionales fragmentos de fósiles.

302,25
Alternancia de calizas brechoides muy karstificadas y fracturadas y micritas dolomíticas beiges. bandeadas y fracturadas.

307,70
Dolomía marrón con tramos de aspecto brechoide.

315,10
Dolomía marrón oquerosa con intercalaciones centimétricas de margas.

319,75
Margas de color beis blanquecino con niveles fosilíferos.

321,25
Caliza micritica gris algo karstificada

330,20
Margas de color beis blanquecino con niveles fosilíferos

336,50I
Micrita dolomítica bandeada beige en estratos de 0,40 a 1 m.

337,50
Caliza margosa blanquecina.

341,10
Calizas rosadas brechoides en algunos tramos,  con aspecto recristalizado.

350,70
Margas beiges y blanquecinas con alguna pasada dolomítica centimétrica.

358,60
Caliza de grano fino de color beige o marrón en estratos de 10 a 50 cm con concreciones de Fe y fabrica brechoide. Puede llevar vías de agua.

382,65
Caliza micrítica gris en estratos de 0,2 a 1 metros muy fracturada con posibles huecos. Aparecen geodas tapizadas de calcita y vetas del mismo mineral.

386,60
Margas blancas con una intercalación calcárea.

389,60
Calizas blancas y beiges con una intercalación de calizas de grano grueso.

391,40
Margas beiges con pequeñas geodas tapizadas de calcita.

413,60
Calizas de grano fino de color beis – blanco en estratos métricos con frecuentes geodas de calcita de pequeño tamaño.  Nivel oolítico a 411,90 m.

420,70
Marga de color beige con calizas micríticas grises en estratos de 0,40 a 1 m fracturados.

442,25
Caliza micrítica gris muy fracturada. Nivel fosilífero a 438 m.

445,80
Margas de color beige.

459,00
Caliza micrítica gris poco fracturada

471,00
Caliza micrítica gris con niveles centimétricos (10-30 cm) de margas con vetas y geodas de calcita .

473,00
Calizas y margas de color marrón y beige en estratos de 0,40 a 1 m.

474,90
Caliza micrítica con vetas, estilolitos y arcillas de decalcificación.

504,20
Caliza micrítica gris en estratos de 20 a 60 cm con vetas de calcita que le dan un aspecto brechoide.

De modo resumido la columna es la siguiente:

0-28 m.Ritmita Calcárea de Loriguilla del Kimmeridgiense Inferior compuesta por una alternancia de calizas micríticas grises bien estratificadas (0,20 m) con margas grises en estratos de pequeño espesor tal como se puede ver en la fotografía de la siguiente figura. Al contrario que en otras formaciones del Jurásico de esta zona en esta la macrofauna escasa y solo aparecen algunos moldes de bivalvos.

Figura nº 8: Pliegue anticlinal en la Ritmita Calcárea de Loriguilla.
28-43 m.Calizas con Esponjas de Yátova del Oxfordiense formación compuesta por calizas en estratos mas gruesos y con macrofauna muy abundante. En la siguiente fotografía se puede ver una fotografía de una concentración de fósiles de ammonites a techo de esta formación.

Figura nº 9: Concentración de ammonites a techo de la Formación Calizas con Esponjas de Yátova.
En la base de este formación se localiza la Capa de Oolitos ferruginosos de Arroyofrio. En la siguiente fotografía se puede ver este nivel oolítico y ferruginoso separando, nítidamente, la Formación Calizas con esponjas de Yátova de la Formación Domeño del Grupo Chelva.

Figura nº 10: La Capa de Oolitos Ferruginosos de Arroyofrio constituye un nivel guía en el Jurásico Medio.
43-194,50 m: Grupo Chelva del Dogger que se divide en tres tramos, un tramo superior o Formación Domeño de 57 metros de espesor constituido por calizas micríticas grises con fósiles de belemnites y braquiópodos muy abundantes en estratos de 20 a 40 centímetros algunos niveles con intercalaciones margosas de centimétricas a milimétricas, un tramo intermedio o Formación Moscardón de 29 metros de espesor constituido por calizas micríticas grises con abundantes fósiles de belemnites y braquiópodos en estratos de potencias métricas a decimétricas con escasas intercalaciones margosas y un tramo Inferior o Formación El Pedregal de 34 metros de espesor compuesto por calizas micríticas grises en estratos decimétricos a métricos con frecuentes intercalaciones margosas de espesor centimétrico a milimétrico con fósiles de belemnites en la base. El muro de este última formación viene marcado por la presencia de un nivel de oolitos que marca el fin del Dogger.

En la siguiente fotografía se puede ver el aspecto de esta formación en Sot de Chera donde esta afectada por un fuerte replegamiento muy marcado por la densa estratificación:

Figura nº 11: Repliegues en las calizas del Grupo Chelva en Sotos de Chera.
Figura nº 12: Calizas nodulosas de Casinos
La base del Grupo la constituye la Formación Calizas nodulosas de Casinos (Toarciense) de 32 metros de espesor compuesto por calizas micríticas grises fosilíferas en estratos de 10 a 60 centímetros con intercalaciones margosas de centimétricas a milimétricas.

En la fotografía de la derecha  se puede ver el aspecto que presenta esta formación en la zona de Domeño: calizas grises de aspecto noduloso.

194,50-214 m: Formación Alternancia de Calizas y Margas de Turmiel del Toarciense de 19 metros de espesor constituido por una alternancia de capas de margas negras y calizas micríticas grises con potencias de 10 a 50 centímetros. Son muy abundantes los fósiles de macrofauna sobre todo cefalopodos.


Figura nº 13: Formación Turmiel en Chelva.
En la fotografía de la izquierda se puede ver el aspecto típico de esta Formación en el Sector Levantino de la Cordillera Ibérica: una alternancia de calizas amarillentas con margas amarillentas por alteración superficial.

En la siguiente fotografía  se puede ver el contacto entre esta formación y la inmediatamente inferior: las Calizas bioclásticas de Barahona: las margas amarillentas pasan a las calizas bien estratificadas mediante un contacto muy claro a través de un nivel métrico de calizas nodulosas.









Figura nº 14: Contacto entre las calizas Bioclásticas de Barahona (abajo) y las Calizas y margas de Turmiel (arriba)
214-504 m. Lías: A techo aparece un tramo de 14 metros de espesor de calizas bioesparitas con algunos niveles de calizas brechoides que corresponderían a la Formación Calizas Bioclásticas de Barahona (Pliensbachiense Superior). A continuación se desarrolla un nivel de 50,50 metros de espesor de calizas micriticas a veces dolomíticas con intercalaciones margosas que pueden ser asimilados a la Formación Margas Grises de Cerro de Pez del Sinemuriense-Pliensbachiense, aunque también podría incluir a la Formación Calizas y Margas de Almonacid de la Cuba. Debajo tendríamos la  Formación Calizas y dolomías tableadas de Cuevas Labradas del Sinemuriense que a techo esta constituida por un tramo de 38 metros de espesor formado fundamentalmente por calizas brechoides con dolomías beiges y marrones que pueden ser oquerosas. En la parte media del conjunto aparece un potente tramo de 158 metros de espesor formado por calizas micriticas con intercalaciones de margas beiges en tramos métricos. El muro de la Formación estaría constituido por calizas micriticas grises en estratos gruesos (0,50-0,60 metros) con numerosas vetas de cálcita blanca que le dan un aspecto brechoide.

Figura nº 16: Contacto entre las margas evaporíticas del Keuper y las dolomias del Lias (Formaciones Imón, Cortes de Tajuña  y Cuevas Labradas (Hettangiense - Sinemuriense).
Este perfil estratigráfico encaja bastante bien en la división cronológica del Jurásico Medio en la Cordillera Ibérica propuesta por Gómez y Fernández-López que se puede ver en la siguiente figura:


A una mayor escala estratigráfica tendríamos que del metro 246 al 504 estaríamos en el Grupo Renales, del 195 al 246 en el Grupo Ablanquejo, del 28 al 195 en el Grupo Chelva y los últimos 28 metros pertenecerían al Grupo Turia.

En el siguiente cuadro se resume, según los estudios y perfiles consultados, la cronoestratigrafía del Jurásico de esta zona (Sector Levantino de la Cordillera Ibérica) :
